HTSX 20-2 OJ Thermon Chính Hãng: Thông Số, Ứng Dụng Và Hướng Dẫn Lựa Chọn
HTSX 20-2 OJ là cáp gia nhiệt tự điều chỉnh Thermon được sử dụng trong các hệ thống heat tracing công nghiệp nhằm chống đóng băng và duy trì nhiệt độ cho đường ống, van, bồn chứa và các thiết bị cần bù nhiệt.
Với đặc tính tự điều chỉnh công suất theo nhiệt độ môi trường, HTSX 20-2 OJ phù hợp với nhiều hệ thống công nghiệp yêu cầu giải pháp gia nhiệt ổn định, linh hoạt và dễ triển khai.
HTSX 20-2 OJ là gì?
HTSX 20-2 OJ là một model thuộc dòng cáp gia nhiệt tự điều chỉnh Thermon HTSX.
Cáp sử dụng ma trận gia nhiệt bán dẫn có khả năng thay đổi công suất phát nhiệt theo nhiệt độ xung quanh. Khi nhiệt độ giảm, công suất nhiệt tăng lên; khi nhiệt độ tăng, công suất nhiệt giảm xuống.
Đặc điểm này giúp HTSX 20-2 OJ thích ứng với sự thay đổi nhiệt độ tại từng vị trí trên đường ống.
HTSX 20-2 OJ thường được lựa chọn cho các hệ thống cần:
- Chống đóng băng đường ống
- Duy trì nhiệt độ lưu chất
- Bù tổn thất nhiệt
- Bảo vệ van và thiết bị
- Gia nhiệt cho các tuyến ống công nghiệp

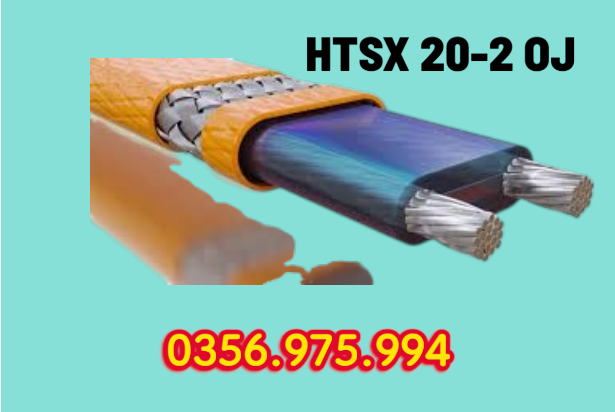

Cấu tạo cáp HTSX 20-2 OJ
HTSX 20-2 OJ được cấu tạo từ nhiều lớp nhằm đảm bảo khả năng phát nhiệt, cách điện và bảo vệ cơ học.
Cấu tạo cơ bản gồm:
- Hai dây dẫn bus bằng đồng mạ nickel
- Ma trận gia nhiệt bán dẫn liên kết ngang bằng E-Beam
- Lớp cách điện điện môi
- Lớp lưới đồng mạ thiếc
- Lớp vỏ ngoài Polyolefin
Lớp ma trận bán dẫn là thành phần quan trọng tạo nên đặc tính self-regulating của cáp.
Trong khi đó, lớp lưới kim loại đóng vai trò bảo vệ và hỗ trợ nối đất theo cấu hình thiết kế.
Nguyên lý hoạt động của HTSX 20-2 OJ
Nguyên lý hoạt động của HTSX 20-2 OJ dựa trên sự thay đổi điện trở của ma trận gia nhiệt theo nhiệt độ.
Khi nhiệt độ môi trường thấp, điện trở của ma trận thay đổi theo hướng cho phép cáp tạo ra nhiều nhiệt hơn.
Khi nhiệt độ môi trường tăng, công suất phát nhiệt của cáp giảm.
Có thể hình dung đơn giản:
Nhiệt độ thấp → công suất nhiệt tăng
Nhiệt độ cao → công suất nhiệt giảm
Điểm đặc biệt là sự điều chỉnh này xảy ra dọc theo chiều dài cáp. Do đó, các vị trí có nhiệt độ khác nhau có thể tạo ra mức nhiệt khác nhau.
Thông số kỹ thuật HTSX 20-2 OJ
Khi lựa chọn HTSX 20-2 OJ, cần quan tâm đến các thông số kỹ thuật chính của dòng cáp.
| Thông số | HTSX 20-2 OJ |
|---|---|
| Loại cáp | Self-Regulating Heat Trace |
| Thương hiệu | Thermon |
| Công suất danh định | 20 W/m |
| Công suất tương đương | 6 W/ft |
| Điện áp danh định | 120/240 Vac |
| Dây dẫn bus | Đồng mạ nickel |
| Ma trận gia nhiệt | Bán dẫn liên kết ngang E-Beam |
| Lớp bảo vệ | Lưới đồng mạ thiếc |
| Vỏ ngoài | Polyolefin |
| Nhiệt độ duy trì tối đa | Khoảng 65°C |
| Nhiệt độ phơi nhiễm liên tục khi mất điện | Khoảng 85°C |
| Nhiệt độ lắp đặt tối thiểu | Khoảng -60°C |
Thông số thực tế cần được đối chiếu với datasheet và cấu hình đặt hàng cụ thể trước khi thiết kế hệ thống.
HTSX 20-2 OJ dùng để làm gì?
HTSX 20-2 OJ được sử dụng chủ yếu trong các hệ thống cần duy trì nhiệt hoặc chống đóng băng.
Chống đóng băng đường ống
Khi nhiệt độ môi trường giảm xuống thấp, chất lỏng trong đường ống có nguy cơ đóng băng.
Cáp HTSX 20-2 OJ cung cấp nhiệt bổ sung để hạn chế hiện tượng này.
Ứng dụng thường gặp ở:
- Đường ống nước
- Đường ống ngoài trời
- Đường ống cấp nước chữa cháy
- Đường ống công nghiệp
- Van và các phụ kiện đường ống
Duy trì nhiệt độ lưu chất
Một số chất lỏng cần được duy trì ở một khoảng nhiệt độ nhất định để đảm bảo khả năng lưu chuyển hoặc đáp ứng yêu cầu công nghệ.
Trong trường hợp này, HTSX 20-2 OJ được lắp dọc theo đường ống để bù lại lượng nhiệt thất thoát qua thành ống và lớp cách nhiệt.
Bảo vệ van và thiết bị
Van, mặt bích, bơm và các điểm có hình dạng phức tạp thường có mức tổn thất nhiệt khác với đoạn ống thẳng.
Cáp gia nhiệt có thể được bố trí bổ sung tại những vị trí này để hạn chế nguy cơ nhiệt độ giảm quá mức.
Ưu điểm của HTSX 20-2 OJ
Tự điều chỉnh công suất
Đây là ưu điểm nổi bật nhất của dòng HTSX.
Cáp tự thay đổi công suất theo nhiệt độ môi trường nên không cần duy trì một mức công suất cố định trên toàn bộ chiều dài.
Phù hợp với nhiều ứng dụng công nghiệp
HTSX 20-2 OJ có thể được sử dụng cho cả hệ thống chống đóng băng và các ứng dụng duy trì nhiệt độ.
Cấu tạo nhiều lớp
Cấu tạo gồm dây dẫn, ma trận gia nhiệt, lớp cách điện, lớp lưới kim loại và vỏ ngoài giúp cáp phù hợp với các yêu cầu lắp đặt công nghiệp.
Có thể sử dụng cho đường ống có hình dạng phức tạp
Cáp gia nhiệt có thể được bố trí theo tuyến đường ống và bổ sung tại các vị trí cần bù nhiệt như van, mặt bích hoặc thiết bị.
HTSX 20-2 OJ khác gì cáp gia nhiệt công suất không đổi?
Cáp gia nhiệt công suất không đổi thường phát nhiệt ở mức tương đối ổn định dọc theo chiều dài khi được cấp đúng điện áp.
Trong khi đó, HTSX 20-2 OJ có khả năng thay đổi công suất theo nhiệt độ.
| Đặc điểm | HTSX 20-2 OJ | Cáp công suất không đổi |
| Điều chỉnh công suất | Tự điều chỉnh | Gần như cố định |
| Phản ứng với nhiệt độ | Có | Hạn chế |
| Khả năng thích ứng | Cao | Thấp hơn |
| Ứng dụng | Chống đóng băng, duy trì nhiệt | Tùy thiết kế |
| Thiết kế hệ thống | Cần tính toán cụ thể | Cần tính toán cụ thể |
Tuy nhiên, cả hai loại đều cần được lựa chọn và lắp đặt theo đúng yêu cầu kỹ thuật.
Phụ kiện lắp đặt HTSX 20-2 OJ
Để hoàn thiện một hệ thống HTSX 20-2 OJ, ngoài cáp gia nhiệt còn cần các phụ kiện phù hợp.
Tùy cấu hình hệ thống có thể bao gồm:
- Bộ đấu nguồn
- Bộ kết thúc cuối mạch
- Bộ nối cáp
- Phụ kiện chia nhánh
- Băng cố định cáp
- Hộp đấu nối
- Bộ điều khiển nhiệt độ
- Thiết bị bảo vệ điện
- Nhãn cảnh báo heat tracing
Việc lựa chọn phụ kiện cần căn cứ vào đúng model cáp, điện áp, môi trường lắp đặt và cấu hình hệ thống.
Lắp đặt HTSX 20-2 OJ cần lưu ý gì?
Trước khi thi công, cần xác định chính xác lượng nhiệt cần bổ sung cho đường ống.
Một số yếu tố quan trọng gồm:
- Đường kính đường ống
- Vật liệu đường ống
- Nhiệt độ môi trường thấp nhất
- Nhiệt độ cần duy trì
- Loại và độ dày lớp cách nhiệt
- Chiều dài đường ống
- Số lượng van và mặt bích
- Điện áp cấp
- Chiều dài tối đa của mạch theo thiết kế
- Điều kiện môi trường
Không nên lựa chọn chiều dài hoặc số lượng cáp chỉ dựa vào chiều dài đường ống. Các vị trí có tổn thất nhiệt lớn như van, mặt bích và thiết bị cần được tính toán riêng.
HTSX 20-2 OJ có cần bộ điều khiển không?
Cáp HTSX 20-2 OJ có khả năng tự điều chỉnh nên về nguyên lý không phải lúc nào cũng cần thermostat để điều chỉnh công suất của cáp.
Tuy nhiên, một hệ thống thực tế vẫn có thể sử dụng bộ điều khiển nhiệt độ tùy theo yêu cầu.
Bộ điều khiển có thể giúp:
- Giám sát nhiệt độ
- Điều khiển thời gian hoạt động
- Tối ưu năng lượng
- Đáp ứng yêu cầu công nghệ
- Hỗ trợ quản lý hệ thống heat tracing
Do đó, việc có sử dụng bộ điều khiển hay không cần được xác định trong thiết kế hệ thống.
HTSX 20-2 OJ phù hợp với những hệ thống nào?
Model này có thể được xem xét cho các hệ thống:
- Đường ống công nghiệp
- Hệ thống chống đóng băng
- Hệ thống duy trì nhiệt độ
- Bồn chứa
- Van và mặt bích
- Thiết bị xử lý
- Tuyến ống ngoài trời
- Các khu vực có nhiệt độ môi trường thay đổi
Đối với mỗi ứng dụng, cần tính toán tổn thất nhiệt và xác định yêu cầu nhiệt độ trước khi lựa chọn cáp.
Mua HTSX 20-2 OJ cần kiểm tra những gì?
Khi tìm mua HTSX 20-2 OJ Thermon, người dùng nên kiểm tra:
- Đúng thương hiệu Thermon.
- Đúng model HTSX 20-2 OJ.
- Đúng công suất yêu cầu.
- Đúng điện áp sử dụng.
- Đúng loại vỏ ngoài.
- Có đầy đủ phụ kiện tương thích.
- Có tài liệu kỹ thuật hoặc datasheet.
- Xác định rõ chiều dài cáp cần sử dụng.
Đối với các dự án công nghiệp, nên cung cấp đầy đủ thông tin về đường ống và điều kiện vận hành để lựa chọn cấu hình chính xác.
Kết luận
HTSX 20-2 OJ là cáp gia nhiệt tự điều chỉnh Thermon với công suất danh định khoảng 20 W/m, được sử dụng cho các ứng dụng chống đóng băng và duy trì nhiệt độ trong hệ thống công nghiệp.
Với khả năng tự điều chỉnh công suất theo nhiệt độ môi trường, HTSX 20-2 OJ là một lựa chọn đáng xem xét cho các hệ thống cần bù nhiệt trên đường ống, van, bồn chứa và thiết bị.
Khi triển khai thực tế, cần lựa chọn đồng bộ cáp, phụ kiện, thiết bị bảo vệ, cách nhiệt và bộ điều khiển theo yêu cầu của từng dự án.
