Van Crane DM925G DM925L, Double Regulating Valve DRV Butterfly Gang Dẻo PN16 Chính Hãng Cho Hệ Thống HVAC

Van Crane DM925G DM925L Là Gì?

Van Crane DM925G và DM925L là dòng 1/4 Turn Gearbox Operated Double Regulating Valve (DRV) thuộc nhóm van cân bằng lưu lượng của Crane Fluid Systems.

Đây là dòng van bướm cân bằng lưu lượng (Butterfly Double Regulating Valve) được thiết kế với:

Thân van dạng Lug hoàn toàn (Fully Lugged)

Lớp lót EPDM (EPDM Liner)

Cơ cấu điều chỉnh kép Double Regulating

Bộ truyền động hộp số hoặc tay gạt

Van Crane DM925G DM925L được sản xuất từ gang dẻo (Ductile Iron), phù hợp cho các hệ thống đường ống lớn từ DN50 đến DN600, đặc biệt trong các ứng dụng:

Hệ thống HVAC

Hệ thống Chiller

Hệ thống nước lạnh

Hệ thống nước nóng

Hệ thống tuần hoàn công nghiệp

Hệ thống cân bằng lưu lượng lớn

Sự Khác Nhau Giữa Van Crane DM925G Và DM925L

Van Crane DM925G và DM925L có cùng thiết kế Double Regulating Valve nhưng khác nhau về cơ cấu vận hành.

Van Crane DM925G

DM925G sử dụng hộp số giúp giảm lực vận hành, phù hợp với các van kích thước lớn từ DN200 đến DN600.

Ưu điểm:

Đóng mở nhẹ nhàng

Kiểm soát chính xác

Phù hợp đường ống lớn

Giảm lực tác động lên người vận hành

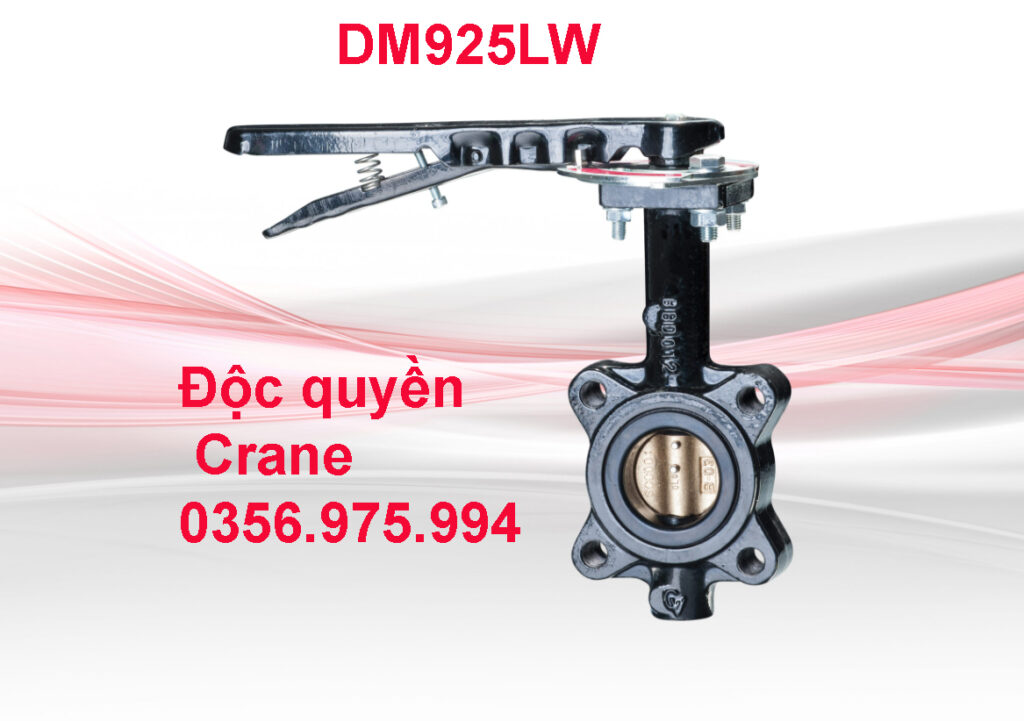

Van Crane DM925L

DM925L sử dụng tay gạt, phù hợp với các hệ thống cần thao tác nhanh và kích thước van nhỏ hơn.

Ưu điểm:

Thiết kế đơn giản

Dễ vận hành

Chi phí tối ưu

Bảo trì thuận tiện

Đặc Điểm Nổi Bật Của Van Crane DM925G DM925L

Butterfly Double Regulating Valve Hai Chức Năng

Khác với van bướm thông thường chỉ dùng để đóng mở, Van Crane DM925G DM925L tích hợp chức năng:

Điều chỉnh lưu lượng

Cô lập đường ống

Ghi nhớ vị trí cài đặt

Khôi phục lưu lượng sau khi đóng mở

Nhờ tính năng Double Regulating, van có thể được sử dụng trong các hệ thống yêu cầu cân bằng thủy lực chính xác.

Thiết Kế Fully Lugged Chắc Chắn

Van Crane DM925G DM925L sử dụng thiết kế Fully Lugged Butterfly Valve.

Các tai lug được bố trí hoàn chỉnh quanh thân van giúp:

Lắp đặt chắc chắn giữa hai mặt bích

Tháo từng phía đường ống khi bảo trì

Giảm rung động

Tăng độ an toàn cho hệ thống

Thiết kế này phù hợp cho các hệ thống công nghiệp có kích thước đường ống lớn.

Lớp Lót EPDM Tăng Độ Kín

Van được trang bị lớp lót EPDM Liner, giúp:

Tăng khả năng làm kín

Chống rò rỉ

Phù hợp môi trường nước lạnh và nước nóng

Tăng tuổi thọ vận hành

Thông Số Kỹ Thuật Van Crane DM925G DM925L

Thương hiệu: Crane Fluid Systems

Model: DM925G / DM925L

Loại van: Double Regulating Valve (DRV)

Kiểu van: Butterfly Valve

Cơ cấu vận hành:

DM925G: Hộp số (Gearbox)

DM925L: Tay gạt (Lever)

Kích thước: DN50 đến DN600

Áp suất làm việc: PN16

Nhiệt độ làm việc: -10°C đến 130°C

Vật liệu thân van: Gang dẻo (Ductile Iron)

Lớp lót: EPDM

Kiểu kết nối: Fully Lugged

Nguyên Lý Hoạt Động Của Van Crane DM925G DM925L

Van Crane DM925G DM925L hoạt động dựa trên chuyển động xoay 1/4 vòng của đĩa van.

Khi xoay tay gạt hoặc hộp số:

Đĩa van mở song song với dòng chảy → lưu lượng lớn nhất.

Đĩa van xoay một góc nhất định → điều chỉnh lưu lượng.

Đĩa van đóng vuông góc → ngăn dòng chảy.

Vị trí mở được cài đặt trước giúp duy trì lưu lượng yêu cầu trong hệ thống.

Khả Năng Cân Bằng Lưu Lượng Của Van Crane DM925G DM925L

Van Crane DM925G DM925L có thể kết hợp với Flow Measurement Device để thực hiện đo và cân bằng lưu lượng.

Quy trình:

Đo chênh áp qua van.

Xác định lưu lượng thực tế.

Điều chỉnh vị trí mở.

Thiết lập điểm vận hành.

Duy trì lưu lượng thiết kế.

Đây là giải pháp thay thế cho dòng DM921 trong các hệ thống yêu cầu van bướm thay vì van cầu dạng chữ Y.

Ứng Dụng Của Van Crane DM925G DM925L

Hệ Thống HVAC

Van được sử dụng trong:

Hệ thống điều hòa trung tâm

AHU

FCU

Chiller

Cooling Plant

Vai trò:

Cân bằng nước lạnh

Điều chỉnh lưu lượng

Ổn định hiệu suất trao đổi nhiệt

Hệ Thống Chiller

Trong hệ thống Chiller, Van Crane DM925G DM925L giúp:

Phân phối nước lạnh đồng đều

Giảm hiện tượng thiếu hoặc dư lưu lượng

Tối ưu hiệu suất bơm

Tiết kiệm năng lượng

Nhà Máy Công Nghiệp

Ứng dụng trong:

Hệ thống giải nhiệt

Đường ống nước tuần hoàn

Nhà máy sản xuất

Hệ thống xử lý nước

Ưu Điểm Của Van Crane DM925G DM925L

Kích Thước Lớn DN50 DN600

Dải kích thước rộng giúp van đáp ứng:

Hệ thống nhỏ

Tòa nhà lớn

Nhà máy công nghiệp

Hệ thống lưu lượng cao

Áp Suất PN16

Van hoạt động ổn định trong các hệ thống nước công nghiệp phổ biến.

Độ Bền Cao Với Gang Dẻo

Vật liệu gang dẻo mang lại:

Khả năng chịu lực tốt

Tuổi thọ cao

Khả năng chống biến dạng

Tiết Kiệm Không Gian

So với van cầu truyền thống:

Kích thước nhỏ gọn hơn

Trọng lượng nhẹ hơn

Dễ lắp đặt

Van Crane DM925G DM925L Khác Gì So Với Van Crane DM921?

Hướng Dẫn Lựa Chọn Van Crane DM925G DM925L

Khi lựa chọn cần xem xét:

Kích Thước Đường Ống

Van có dải kích thước:

DN50

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN400

DN500

DN600

Kiểu Vận Hành

Chọn:

DM925L nếu cần thao tác nhanh bằng tay gạt.

DM925G nếu dùng đường ống lớn cần giảm lực vận hành.

Nhiệt Độ

Van phù hợp:

-10°C đến 130°C

Môi Chất

Ứng dụng tốt với:

Nước lạnh

Nước nóng

Nước tuần hoàn

Dung dịch glycol

Kết Luận

Van Crane DM925G DM925L là dòng Butterfly Double Regulating Valve (DRV) cao cấp của Crane Fluid Systems, được thiết kế cho các hệ thống yêu cầu vừa cân bằng lưu lượng vừa cô lập đường ống.

Với thiết kế Fully Lugged, thân van gang dẻo, lớp lót EPDM, áp suất PN16, kích thước từ DN50 đến DN600 cùng tùy chọn vận hành hộp số hoặc tay gạt, Van Crane DM925G DM925L là lựa chọn tối ưu cho hệ thống HVAC, Chiller, nước công nghiệp và các hệ thống tuần hoàn lưu lượng lớn.
