Van Crane DM921, Double Regulating Valve DRV Gang Dẻo PN16 Chính Hãng Cho Hệ Thống Cân Bằng Lưu Lượng

Van Crane DM921 Là Gì?

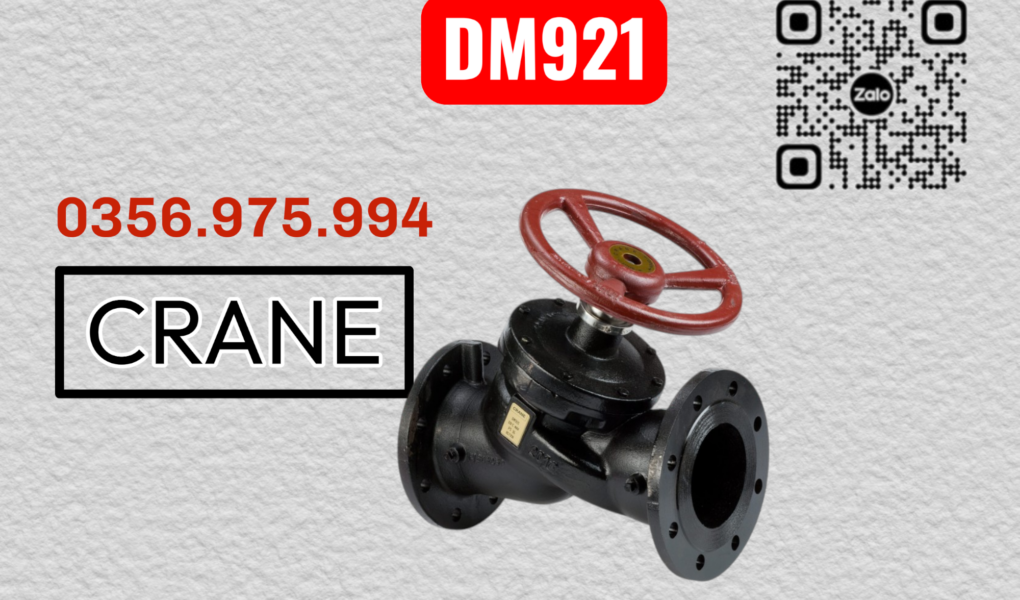

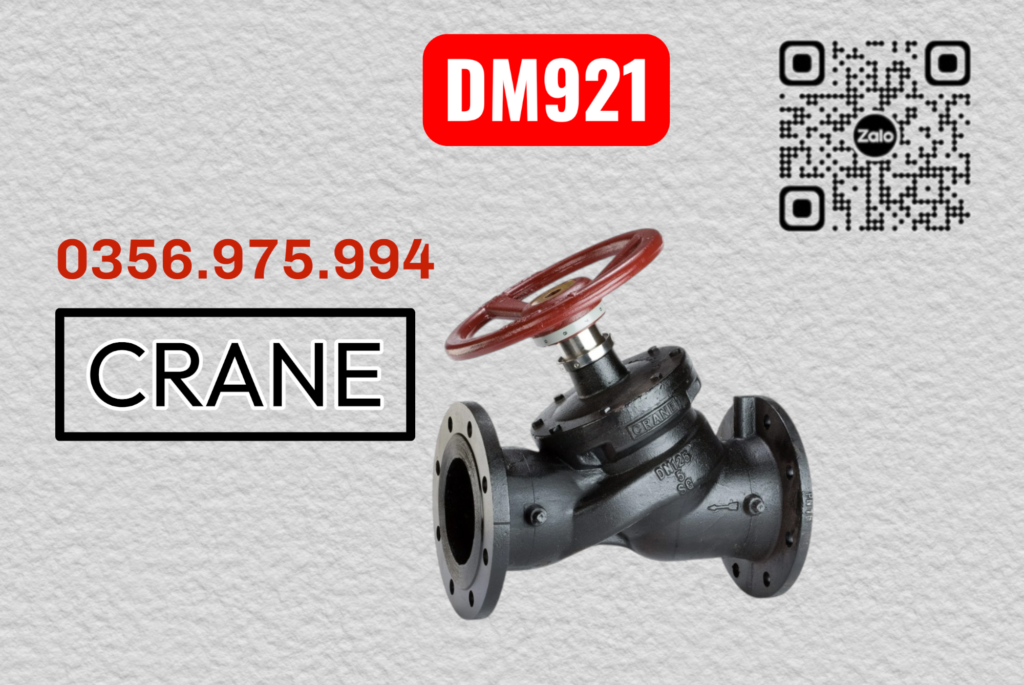

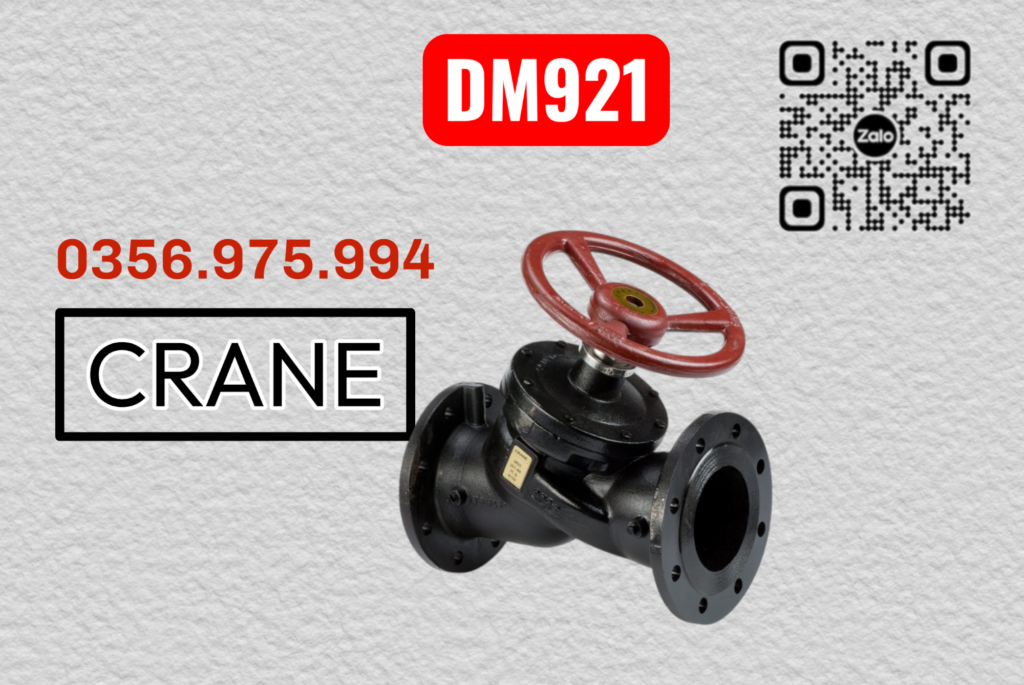

Van Crane DM921 là dòng Double Regulating Valve (DRV) thuộc nhóm van cân bằng lưu lượng của Crane Fluid Systems. Sản phẩm được thiết kế dạng Y Pattern Globe Valve với đĩa van điều tiết theo đặc tính dòng chảy (Characterised Throttling Disc), giúp kiểm soát lưu lượng chính xác trong các hệ thống tuần hoàn nước.

Van Crane DM921 được sản xuất từ gang dẻo (Ductile Iron), sử dụng cho các đường ống kích thước lớn từ DN65 đến DN300, phù hợp với các hệ thống:

Hệ thống HVAC

Hệ thống Chiller

Hệ thống nước lạnh

Hệ thống nước nóng

Hệ thống tuần hoàn công nghiệp

Mạch phân phối nước cần cân bằng thủy lực

Điểm nổi bật của Van Crane DM921 là tính năng Double Regulating, cho phép van vừa điều chỉnh lưu lượng, vừa đóng cô lập hệ thống và mở lại đúng vị trí đã cài đặt trước đó.

Đặc Điểm Nổi Bật Của Van Crane DM921

Double Regulating Valve Hai Chức Năng Trong Một

Van Crane DM921 không chỉ hoạt động như một van điều tiết lưu lượng mà còn có khả năng cô lập đường ống.

Tính năng Double Regulating cho phép:

Điều chỉnh lưu lượng theo thiết kế

Khóa vị trí mở van

Đóng van khi cần bảo trì

Mở lại đúng vị trí ban đầu

Duy trì lưu lượng ổn định sau quá trình bảo trì

Đây là ưu điểm quan trọng trong các hệ thống HVAC yêu cầu cân bằng lâu dài.

Thiết Kế Y Pattern Globe Valve Tối Ưu Dòng Chảy

Van Crane DM921 sử dụng thiết kế Y Pattern Globe Valve, giúp giảm trở lực dòng chảy so với van cầu truyền thống.

Thiết kế này mang lại:

Dòng chảy ổn định

Khả năng điều tiết chính xác

Giảm tổn thất áp suất

Tăng hiệu suất vận hành

Đĩa Van Điều Tiết Theo Đặc Tính Dòng Chảy

Van được trang bị Characterised Throttling Disc, giúp thay đổi lưu lượng theo tỷ lệ mở van.

Ưu điểm:

Điều chỉnh lưu lượng mượt hơn

Kiểm soát chính xác hơn ở nhiều vị trí mở

Giảm hiện tượng dao động dòng chảy

Tăng độ ổn định cho hệ thống

Cơ Cấu Điều Chỉnh Micrometre Chính Xác

Van Crane DM921 được vận hành bằng tay quay tích hợp Micrometre Device.

Bộ phận này giúp:

Hiển thị vị trí mở van

Thiết lập lưu lượng chính xác

Dễ dàng ghi nhớ vị trí cài đặt

Thuận tiện khi cân bằng hệ thống

Thông Số Kỹ Thuật Van Crane DM921

Thương hiệu: Crane Fluid Systems

Model: DM921

Loại van: Double Regulating Valve (DRV)

Kiểu van: Y Pattern Globe Valve

Vật liệu: Gang dẻo (Ductile Iron)

Kích thước: DN65 đến DN300

Áp suất làm việc: PN16

Nhiệt độ làm việc: 10°C đến 120°C

Kết nối: Mặt bích (Flanged)

Cơ cấu vận hành: Tay quay tích hợp bộ chỉnh Micrometre

Đĩa van: Characterised Throttling Disc

Điểm kết nối đo: 2 x 1/4 inch BSPT Plug

Cấu Tạo Van Crane DM921

Thân Van Gang Dẻo

Thân van được chế tạo từ gang dẻo giúp:

Chịu lực tốt

Độ bền cao

Phù hợp đường ống kích thước lớn

Hoạt động ổn định trong môi trường công nghiệp

Đĩa Điều Tiết

Đĩa van được thiết kế đặc biệt để tạo đặc tính điều chỉnh phù hợp với yêu cầu lưu lượng.

Tay Quay Có Bộ Chỉnh Micrometre

Bộ phận này cho phép:

Điều chỉnh chính xác vị trí mở

Cài đặt lưu lượng

Duy trì thông số vận hành

Hai Đầu Cắm BSPT 1/4 Inch

Van được trang bị:

2 x 1/4 inch BSPT plugs

Cho phép chuyển đổi sang cấu hình DM931 khi cần kết hợp với thiết bị đo lưu lượng.

Nguyên Lý Hoạt Động Của Van Crane DM921

Van Crane DM921 hoạt động bằng cách thay đổi vị trí mở của đĩa van để kiểm soát lượng nước đi qua.

Quy trình cân bằng:

Bước 1: Xác định lưu lượng thiết kế của hệ thống.

Bước 2: Điều chỉnh tay quay đến vị trí phù hợp.

Bước 3: Đo kiểm tra lưu lượng theo biểu đồ lưu lượng của nhà sản xuất.

Bước 4: Khóa vị trí van.

Bước 5: Duy trì vị trí cài đặt trong quá trình vận hành.

Khi cần bảo trì, van có thể đóng hoàn toàn và mở lại đúng vị trí đã thiết lập.

Ứng Dụng Của Van Crane DM921

Hệ Thống HVAC

Van Crane DM921 được sử dụng phổ biến trong:

Hệ thống điều hòa trung tâm

AHU

FCU

Chiller

Cooling System

Van giúp cân bằng lượng nước đến từng thiết bị, đảm bảo hiệu suất hoạt động đồng đều.

Hệ Thống Chiller

Trong hệ thống Chiller, Van Crane DM921 giúp:

Kiểm soát lưu lượng nước lạnh

Cân bằng các nhánh đường ống

Ổn định nhiệt độ trao đổi

Giảm tiêu thụ năng lượng

Hệ Thống Nước Nóng Và Sưởi

Van phù hợp với:

Hệ thống nước nóng tuần hoàn

Hệ thống sưởi

Hệ thống phân phối nhiệt

Ứng Dụng Công Nghiệp

Van Crane DM921 được dùng trong:

Nhà máy sản xuất

Hệ thống giải nhiệt

Hệ thống tuần hoàn nước

Các mạch phân phối chất lỏng

Van Crane DM921 Có Thể Chuyển Thành DM931 Không?

Có.

Van Crane DM921 được thiết kế sẵn với:

2 đầu cắm 1/4 inch BSPT

Cho phép chuyển đổi sang cấu hình DM931 khi cần bổ sung chức năng đo lưu lượng.

Điều này giúp:

Giảm chi phí thay thế van

Tăng khả năng nâng cấp hệ thống

Linh hoạt trong thiết kế HVAC

Van Crane DM921 Khác Gì So Với Van Crane DM931?

Ưu Điểm Của Van Crane DM921

Điều Chỉnh Lưu Lượng Chính Xác

Nhờ đĩa điều tiết đặc tính dòng chảy, van kiểm soát lưu lượng ổn định ở nhiều mức mở khác nhau.

Dễ Cân Bằng Hệ Thống

Bộ chỉnh Micrometre giúp kỹ thuật viên dễ dàng cài đặt vị trí van.

Bền Bỉ Trong Môi Trường Công Nghiệp

Thân gang dẻo giúp van:

Chịu áp lực tốt

Tuổi thọ cao

Phù hợp hệ thống lớn

Tiết Kiệm Chi Phí

Khả năng chuyển đổi sang DM931 giúp hệ thống có thể nâng cấp khi cần mà không phải thay toàn bộ van.

Hướng Dẫn Lựa Chọn Van Crane DM921

Khi chọn Van Crane DM921 cần xem xét:

Kích Thước Đường Ống

DM921 có các kích thước:

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

Áp Suất Hệ Thống

Van phù hợp:

PN16

Nhiệt Độ Môi Chất

Phạm vi:

10°C đến 120°C

Loại Ứng Dụng

Xác định:

HVAC

Chiller

Nước nóng

Nước tuần hoàn

Kết Luận

Van Crane DM921 là dòng Double Regulating Valve DRV chất lượng cao của Crane Fluid Systems, được thiết kế cho các hệ thống cần điều chỉnh lưu lượng chính xác và duy trì cân bằng thủy lực ổn định.

Với thiết kế Y Pattern Globe Valve, thân van gang dẻo, đĩa điều tiết đặc tính dòng chảy, cơ cấu chỉnh Micrometre và khả năng nâng cấp lên DM931, Van Crane DM921 là giải pháp tối ưu cho hệ thống HVAC, Chiller, nước nóng và các ứng dụng công nghiệp.
