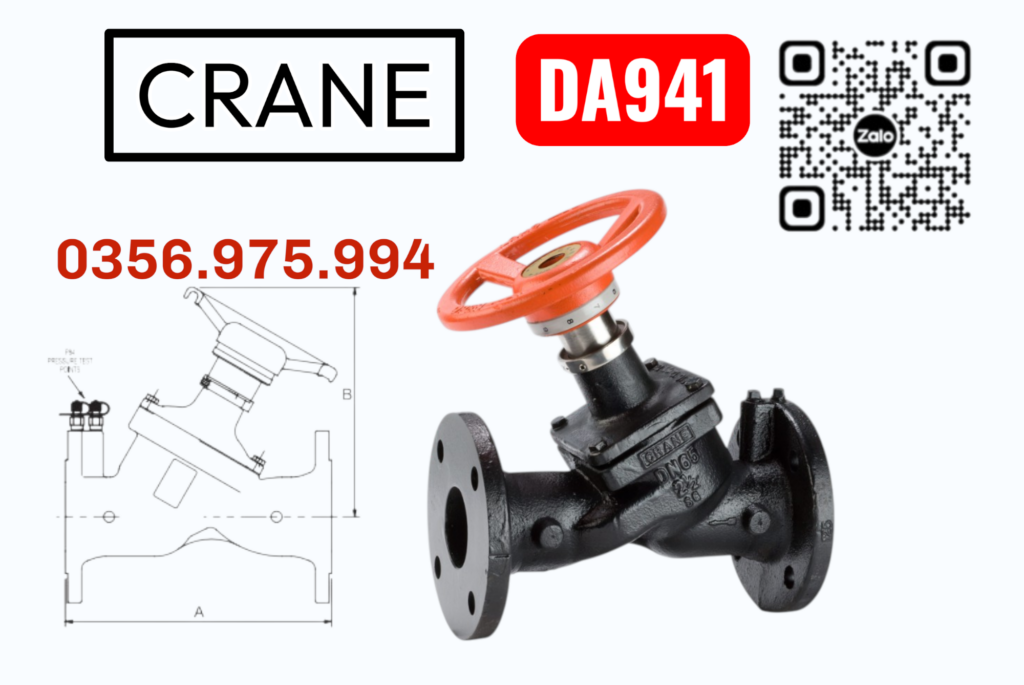

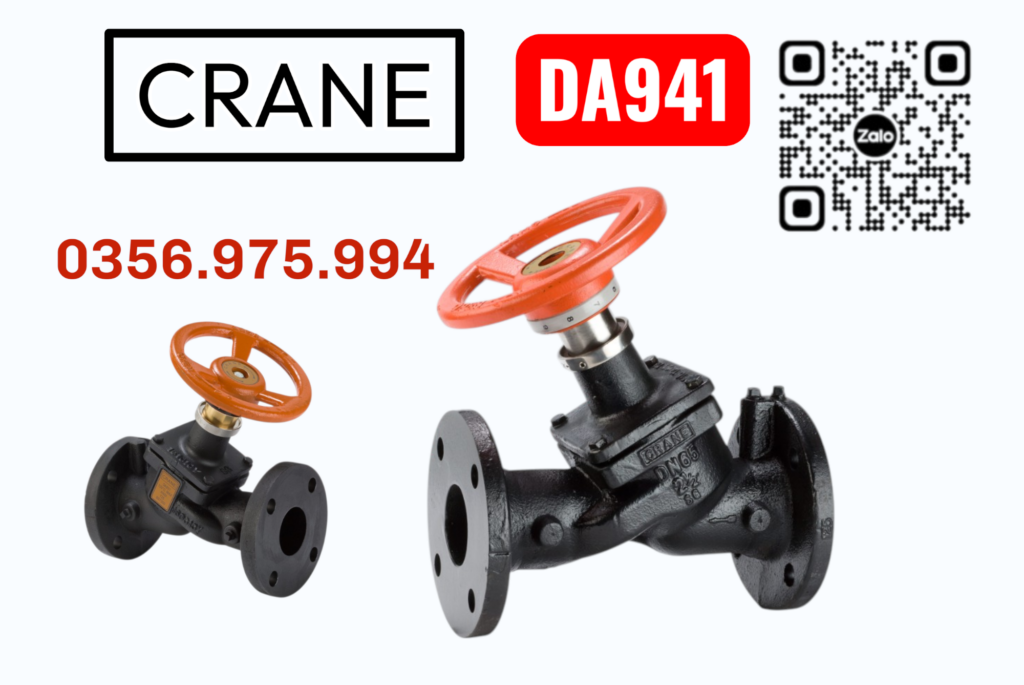

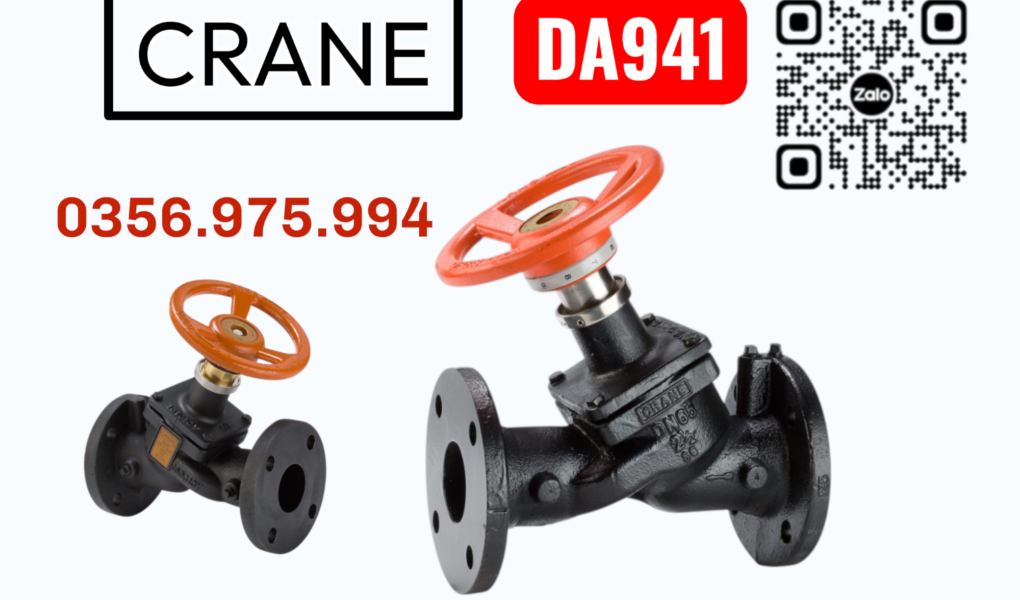

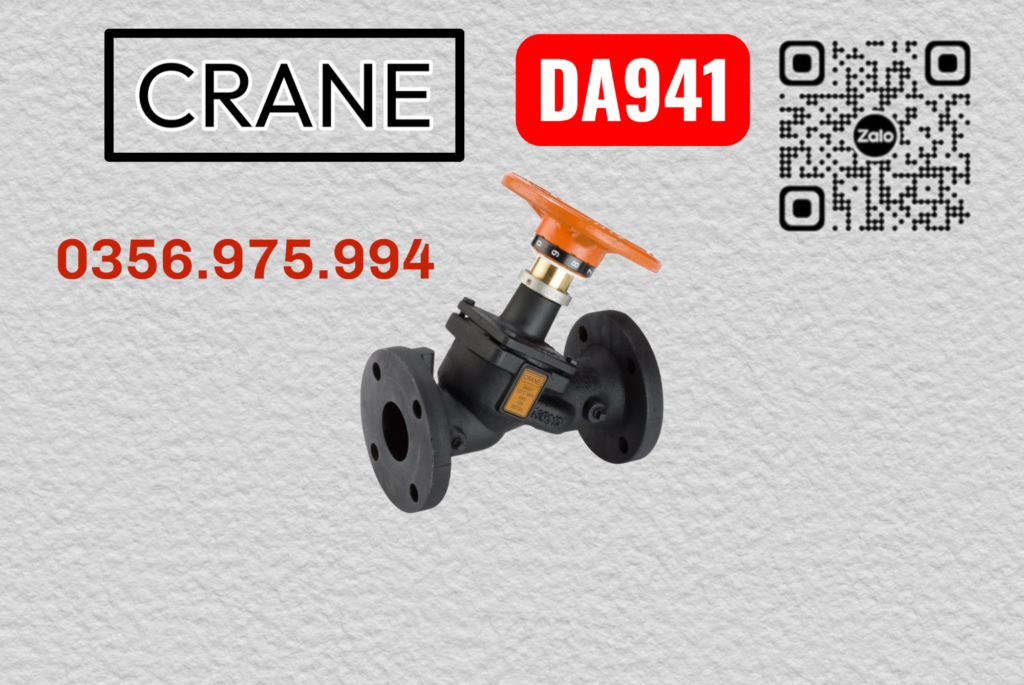

Van Crane DA941, Fixed Orifice Double Regulating Valve FODRV Gang Dẻo Chính Hãng Cho Hệ Thống Cân Bằng Lưu Lượng

Van Crane DA941 Là Gì?

Van Crane DA941 là dòng Fixed Orifice Double Regulating Valve (FODRV) thuộc nhóm van cân bằng lưu lượng của Crane Fluid Systems. Đây là loại van cầu dạng chữ Y (Y Pattern Globe Valve) được tích hợp sẵn tấm đo lưu lượng Orifice Plate cố định, cho phép thực hiện đồng thời ba chức năng:

Điều chỉnh lưu lượng

Đo lưu lượng

Cô lập hệ thống

Van Crane DA941 được chế tạo từ gang dẻo (Ductile Iron), thiết kế cho các hệ thống đường ống lớn từ DN65 đến DN300, phù hợp với các ứng dụng yêu cầu cân bằng thủy lực chính xác như:

Hệ thống HVAC

Hệ thống Chiller

Hệ thống nước lạnh

Hệ thống nước nóng

Mạch Injection Circuit

Hệ thống tuần hoàn công nghiệp

Với công nghệ Fixed Orifice, Van Crane DA941 cung cấp khả năng đo lưu lượng ổn định với độ chính xác cao tại mọi vị trí mở của van.

Điểm Nổi Bật Của Van Crane DA941

Tích Hợp Bộ Đo Lưu Lượng Orifice Cố Định

Khác với các loại van cân bằng thông thường, Van Crane DA941 được tích hợp sẵn một tấm orifice cố định bên trong thân van.

Thiết kế này giúp:

Không cần lắp thêm thiết bị đo bên ngoài

Giảm số lượng phụ kiện trên đường ống

Đơn giản hóa quá trình cân bằng hệ thống

Tăng độ ổn định khi đo lưu lượng

Nhờ bộ phận orifice cố định, kỹ thuật viên có thể xác định lưu lượng dựa trên chênh áp đo được tại van.

Chức Năng Double Regulating Hai Trong Một

Một trong những ưu điểm quan trọng của Van Crane DA941 là tính năng Double Regulating.

Tính năng này cho phép van:

Điều chỉnh lưu lượng theo yêu cầu thiết kế

Khóa vị trí cài đặt

Đóng van để cô lập hệ thống

Mở lại đúng vị trí đã thiết lập trước đó

Điều này đặc biệt hữu ích trong các hệ thống cần bảo trì định kỳ nhưng vẫn phải duy trì thông số cân bằng ban đầu.

Thiết Kế Y Pattern Globe Valve Tối Ưu Dòng Chảy

Van Crane DA941 sử dụng thiết kế Y Pattern Globe Valve, giúp dòng lưu chất đi qua van thuận lợi hơn so với van cầu truyền thống.

Ưu điểm:

Giảm tổn thất áp suất

Tăng hiệu suất dòng chảy

Đo lưu lượng chính xác hơn

Phù hợp hệ thống lưu lượng lớn

Thông Số Kỹ Thuật Van Crane DA941

Thương hiệu: Crane Fluid Systems

Model: DA941

Loại van: Fixed Orifice Double Regulating Valve (FODRV)

Dạng van: Y Pattern Globe Valve

Chức năng: Cân bằng lưu lượng, điều chỉnh và cô lập hệ thống

Kích thước: DN65 đến DN300

Áp suất làm việc: Class 125

Nhiệt độ làm việc: 10°C đến 120°C

Kiểu kết nối: Mặt bích ANSI Class 125

Vật liệu thân van: Gang dẻo (Ductile Iron)

Bộ đo lưu lượng: Integral Fixed Orifice Plate

Độ chính xác đo lưu lượng: ±5% tại tất cả vị trí mở của van theo BS 7350:1990

Cấu Tạo Van Crane DA941

Van Crane DA941 bao gồm các bộ phận chính:

Thân Van Gang Dẻo

Thân van được chế tạo bằng gang dẻo giúp:

Chịu áp suất tốt

Độ bền cơ học cao

Giảm nguy cơ nứt vỡ

Phù hợp hệ thống đường ống lớn

Tấm Orifice Cố Định

Đây là bộ phận quan trọng tạo nên khả năng đo lưu lượng của van.

Orifice Plate giúp:

Tạo điểm chênh áp ổn định

Xác định lưu lượng chính xác

Hỗ trợ cân bằng thủy lực

Cơ Cấu Điều Chỉnh Double Regulating

Cơ cấu điều chỉnh cho phép thiết lập lưu lượng mong muốn và giữ nguyên vị trí cài đặt trong quá trình vận hành.

Điểm Đo Áp Suất

Các điểm đo được sử dụng để:

Đo áp suất trước van

Đo áp suất sau van

Tính toán lưu lượng thực tế

Nguyên Lý Hoạt Động Của Van Crane DA941

Van Crane DA941 hoạt động dựa trên nguyên lý đo chênh áp qua tấm orifice cố định.

Quy trình cân bằng:

Bước 1: Lắp thiết bị đo áp suất vào các điểm đo trên van.

Bước 2: Đo chênh áp giữa hai phía của orifice.

Bước 3: Tra biểu đồ lưu lượng của nhà sản xuất.

Bước 4: Điều chỉnh vị trí van đến lưu lượng yêu cầu.

Bước 5: Khóa vị trí cài đặt để duy trì lưu lượng.

Nhờ phương pháp này, hệ thống đạt được sự cân bằng chính xác giữa các nhánh đường ống.

Ứng Dụng Của Van Crane DA941

Hệ Thống HVAC

Van Crane DA941 được sử dụng trong:

Hệ thống điều hòa trung tâm

AHU

FCU

Chiller

Cooling System

Vai trò của van là đảm bảo mỗi khu vực nhận đúng lượng nước theo thiết kế.

Hệ Thống Chiller

Trong hệ thống Chiller, Van Crane DA941 giúp:

Cân bằng lưu lượng nước lạnh

Ổn định nhiệt độ trao đổi

Giảm tải cho bơm

Tối ưu điện năng tiêu thụ

Mạch Injection Circuit

Van Crane DA941 được thiết kế đặc biệt cho:

Mạch Injection

Hệ thống tuần hoàn nước

Hệ thống sưởi

Hệ thống nước nóng

Các mạch yêu cầu van cân bằng kép.

Ưu Điểm Của Van Crane DA941

Độ Chính Xác Cao Hơn So Với Van Cân Bằng Thông Thường

Theo tiêu chuẩn BS 7350:1990, Van Crane DA941 có độ chính xác đo lưu lượng:

±5% tại tất cả vị trí mở của van.

Điều này giúp kỹ thuật viên dễ dàng cân chỉnh hệ thống với độ tin cậy cao.

Phù Hợp Đường Ống Lớn

Dải kích thước DN65 đến DN300 giúp Van Crane DA941 phù hợp với:

Tòa nhà lớn

Nhà máy công nghiệp

Trung tâm thương mại

Hệ thống năng lượng

Tiết Kiệm Chi Phí Lắp Đặt

Do đã tích hợp sẵn bộ đo orifice:

Giảm phụ kiện đường ống

Giảm thời gian thi công

Đơn giản hóa bảo trì

Van Crane DA941 Khác Gì So Với Van Crane DA931?

Van Crane DA941 phù hợp khi yêu cầu độ chính xác đo lưu lượng cao hơn và hệ thống cần thông số cân bằng ổn định.

Hướng Dẫn Lựa Chọn Van Crane DA941

Khi lựa chọn Van Crane DA941 cần xem xét:

Kích Thước Đường Ống

Các kích thước phổ biến:

DN65

DN80

DN100

DN125

DN150

DN200

DN250

DN300

Lưu Lượng Thiết Kế

Cần xác định:

Lưu lượng nước yêu cầu

Công suất thiết bị

Chênh áp hệ thống

Áp Suất Làm Việc

Van phù hợp với hệ thống áp suất:

Class 125

Nhiệt Độ Môi Chất

Phạm vi nhiệt độ:

10°C đến 120°C

Phù hợp nước lạnh, nước nóng và nước tuần hoàn.

Hướng Dẫn Lắp Đặt Van Crane DA941

Để đảm bảo độ chính xác khi vận hành:

Lắp van đúng chiều dòng chảy.

Đảm bảo đường ống sạch trước khi lắp.

Không để cặn bẩn ảnh hưởng tấm orifice.

Lắp đặt tại vị trí dễ đo kiểm.

Thực hiện cân bằng sau khi hoàn thiện hệ thống.

Kết Luận

Van Crane DA941 là dòng Fixed Orifice Double Regulating Valve (FODRV) cao cấp của Crane Fluid Systems, được thiết kế cho các hệ thống cần cân bằng lưu lượng chính xác và ổn định.

Với thân van gang dẻo, thiết kế Y Pattern Globe Valve, tích hợp tấm Orifice cố định, khả năng đo lưu lượng ±5% theo BS 7350:1990 cùng chức năng Double Regulating, Van Crane DA941 là lựa chọn tối ưu cho hệ thống HVAC, Chiller, Injection Circuit và các ứng dụng công nghiệp yêu cầu kiểm soát lưu lượng chính xác.
